Plaque de circuit imprimé rigide HDI à haute densité interconnecté PCB pour équipements de précision

Nom De Marque: TECircuit
Numéro De Modèle: TEC0152
Nombre De Pièces: 1 pièces
Prix: USD 1.99 ~ USD9.99/pcs
Délai De Livraison: 5 à 15 jours
Conditions De Paiement: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Informations détaillées
Lieu d'origine:
La Chine
Certification:
UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W
Marque:
Shenzhen Tecircuit Electronics Co., Ltd. a été créée en
Type de produit:
PCB,plaque à haute fréquence,PCB rigide,plaque rigide,plaque flexible,PCB rigide-flex,sous-colture I
Nom de l'article.:
R0055
Le service:
Service de détection des éclaboussures
Détails d'emballage:
Package sous vide + boîte en carton
Capacité d'approvisionnement:
50000 PCs/mois
Mettre en évidence:

Équipement de précision carte de circuit imprimé

,

PCB d'interconnexion HDI à haute densité

Description du produit

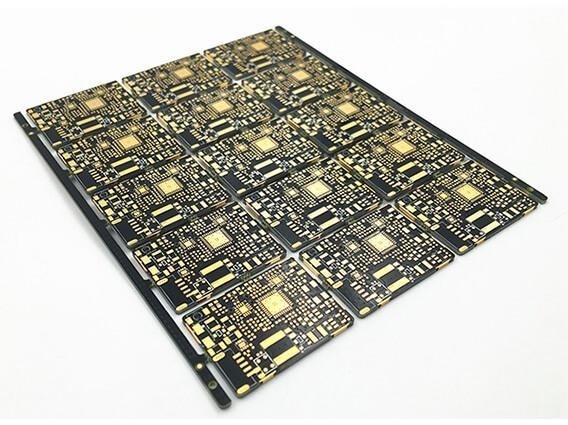

Images du produit

Plaque de circuit imprimé rigide HDI à haute densité interconnecté PCB pour équipements de précision 0





À propos de TECircuit



On a trouvé:TECircuit est opérationnel depuis2004.

Localisation:Un fournisseur de services de fabrication électronique (EMS) situé à Shenzhen en Chine.


Nom du produit:PCB EMS personnalisable,les offresune gamme complète deà guichet unique
services de magasinage.

Le service:
Plaque de circuit imprimé (Les PCB) et assemblage de carte de circuit imprimé (((PLCBA), une carte de circuit imprimé flexibleCFP), Composants,
Construire des boîtes, les tests.


Assurance qualité: Les États membres doivent respecter les normes ISO 9001, ISO 14001, ISO13485, ITAF 16949 et sont conformes à ROHS et REACH.

Les photos de l'usine:
Fabrique propre: 50 000 m2; Employé: 930+; Capacité de production mensuelle: 100 000 m2



Applications du produit



  • Dispositifs médicaux:

    • Utilisé dans les équipements de diagnostic, tels que les appareils d'IRM et les appareils à ultrasons, où une haute précision et une fiabilité sont essentielles.
  • Automatisation industrielle:

    • Utilisé dans les systèmes de contrôle pour la robotique et les machines, permettant une surveillance et un contrôle précis des opérations.
  • Aérospatiale et défense:

    • Intégré dans les systèmes avioniques et les équipements militaires, où la durabilité et la précision sont essentielles dans des environnements difficiles.
  • Les télécommunications:

    • Utilisé dans les dispositifs de communication à grande vitesse, tels que les routeurs et les commutateurs, garantissant une transmission de données efficace avec une perte de signal minimale.
  • Équipement d'essai et de mesure:

    • Utilisé dans les oscilloscopes, les analyseurs de spectre et autres outils de mesure de précision nécessitant une grande intégrité et densité du signal.
  • Produits électroniques de consommation:

    • Intégré dans les équipements audio haut de gamme, les caméras et les smartphones, fournissant des solutions compactes avec des fonctionnalités avancées.
  • Systèmes automobiles:

    • Utilisé dans les capteurs de précision et les modules de commande pour les systèmes d'assistance au conducteur avancés (ADAS) et les véhicules électriques.
  • La robotique:

    • Utilisé dans les systèmes de contrôle de précision et les capteurs pour les bras robotiques et les systèmes automatisés, garantissant un fonctionnement précis.
  • Outils de recherche et de développement:

    • Intégré dans les équipements de recherche scientifique, permettant des mesures précises et la collecte de données en laboratoire.
  • Appareils ménagers intelligents:

    • Utilisé dans les appareils intelligents avancés et les appareils IoT, permettant des conceptions compactes avec des fonctionnalités améliorées.



Caractéristiques du produit

  1. Densité élevée:

    • Les PCB HDI (High-Density Interconnect) permettent d'avoir plus de composants et de conceptions complexes dans une plus petite empreinte, ce qui est idéal pour les équipements de précision.
  2. Amélioration de l'intégrité du signal:

    • Des traces plus courtes et une capacité parasitaire réduite améliorent l'intégrité du signal, essentielle pour les applications à haute fréquence et sensibles.
  3. Une meilleure gestion thermique:

    • Les matériaux avancés et les conceptions en couches facilitent une dissipation de chaleur efficace, ce qui est crucial pour maintenir les performances des appareils de précision.
  4. Flexibilité accrue du routage:

    • L'utilisation de microvias et de vias enfouis permet une disposition de circuit complexe et une utilisation efficace de l'espace.
  5. Conception légère:

    • La réduction de l'utilisation de matériaux dans les PCB HDI contribue à des dispositifs plus légers, avantageux pour les équipements portables et de précision.
  6. Efficacité en termes de coûts dans les grands volumes:

    • Bien que les coûts initiaux puissent être plus élevés, les PCB HDI peuvent être rentables pour la production en série en raison de leurs avantages en termes de performances.
  7. Personnalisabilité:

    • Des conceptions sur mesure peuvent répondre à des exigences spécifiques d'application, permettant des mises en page et des emplacements de composants uniques.
  8. Durabilité:

    • Les PCB HDI sont conçus pour résister aux facteurs de stress environnementaux, ce qui garantit leur fiabilité dans des applications exigeantes.
  9. Conformité réglementaire:

    • Conçu pour répondre aux normes de l'industrie en matière de sécurité et de performance, garantissant un fonctionnement fiable dans diverses applications de précision.
  10. Facilité d'intégration:

    • Compatible avec une large gamme de composants et de technologies, facilitant l'intégration de fonctionnalités avancées dans les équipements de précision.





Questions fréquentes

Question n° 1: Qu'est-ce qui est nécessaire pour obtenir un devis?
Réponse:
PCB: QTY, fichier Gerber et exigences techniques ((matériau/traitement de finition de surface/épaisseur de cuivre/épaisseur de panneau,...)
PCBA: informations sur les PCB, BOM, ((Documents d'essais...)

Q2: Quels formats de fichiers acceptez-vous pour la production?
Réponse:
Fichier PCB Gerber
Liste de BOM pour les PCB
Méthode d'essai pour le PCBA


Q3: Mes fichiers sont-ils en sécurité?
Réponse:
Nous protégeons la propriété intellectuelle de nos clients tout au long du processus. Tous les documents des clients ne sont jamais partagés avec des tiers.

Q4: Quelle est la méthode d'expédition?
Réponse:

Nous pouvons offrir FedEx / DHL / TNT / UPS pour l'expédition.

Q5: Quel est le mode de paiement?
Réponse:
Transfert télégraphique à l'avance (TT, T/T), PayPal est acceptable.

Je suis désolée.Description du produitJe suis désolée.

Les spécifications:
couches de PCB: 1 à 42 couches
Matériaux de PCB: CEM1, CEM3, Rogers, FR-4, FR4 à Tg élevé, base en aluminium, sans halogène
Taille maximale de la carte de PCB: 620 mm*1100 mm
Certificat de PCB: Conforme à la directive RoHS
Épaisseur du PCB: 1.6 ± 0,1 mm
Épaisseur de cuivre de la couche extérieure: 0.5 à 5 oz
Épaisseur de la couche intérieure de cuivre: 0.5 à 5 oz.
Épaisseur maximale du PCB: 6.0 mm
Taille minimale du trou: 0.20 mm
Largeur minimale de ligne/espace: 3/3mil
Min S/M Pitch: 0.1 mm ((4 mil)
Épaisseur de la plaque et rapport d'ouverture: 30:1
Le cuivre à trou minimum: 20 μm
Je vous en prie. Pour les appareils à commande numérique:
Je vous en prie, laissez-moi vous dire: ±0,05 mm (2 mil)
Déviation de la position du trou: ±0,05 mm (2 mil)
Tolérance générale: ±0,05 mm (2 mil)
Masque de soudure pour PCB: Noir, blanc, jaune
Surfaces de finition de PCB: HASL sans plomb, immersion ENIG, étain chimique, or flash, OSP, doigt d'or, pealable, immersion argent
La légende: Blanc
Test électronique 100% AOI, rayons X, test de sonde volante.
Le schéma: Route et score/coupe en V
Norme d'inspection Les produits de base doivent être présentés dans un emballage de qualité supérieure.
Les certificats: L'utilisation du produit doit être effectuée conformément à la norme ISO 9001
Les rapports sortants: Inspection finale, E-test, test de soudabilité, micro-section et plus
