carte PCB de hdi
Created with Pixso. Plaque de circuits imprimés HDI multicouche personnalisée

Plaque de circuits imprimés HDI multicouche personnalisée

Nom De Marque: TECircuit
Numéro De Modèle: TEC0155
Nombre De Pièces: 1 pièces
Prix: USD 1.99 ~ USD9.99/pcs
Délai De Livraison: 5 à 15 jours
Conditions De Paiement: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Informations détaillées
Lieu d'origine:
La Chine
Certification:
UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W
Marque:
Shenzhen Tecircuit Electronics Co., Ltd. a été créée en
Type de produit:
PCB,plaque à haute fréquence,PCB rigide,plaque rigide,plaque flexible,PCB rigide-flex,sous-colture I
Nom de l'article.:
R0058
Le service:
Service de détection des éclaboussures
Détails d'emballage:
Package sous vide + boîte en carton
Capacité d'approvisionnement:
50000 PCs/mois
Mettre en évidence:

PCB HDI multicouche personnalisé

,

Plaque de circuit imprimé à bornes intelligentes

,

Tableau de circuits imprimés HDI terminal intelligent

Description du produit

Images du produit

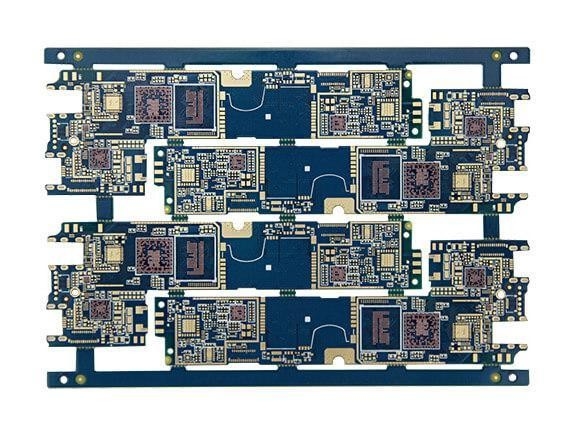

Plaque de circuits imprimés HDI multicouche personnalisée 0







À propos de TECircuit



On a trouvé:TECircuit est opérationnel depuis2004.

Localisation:Un fournisseur de services de fabrication électronique (EMS) situé à Shenzhen en Chine.


Nom du produit:PCB EMS personnalisable,les offresune gamme complète deà guichet unique
services de magasinage.

Le service:
Plaque de circuit imprimé (Les PCB) et assemblage de carte de circuit imprimé (((PLCBA), une carte de circuit imprimé flexibleCFP), Composants,
Construire des boîtes, les tests.


Assurance qualité: Les États membres doivent respecter les normes ISO 9001, ISO 14001, ISO13485, ITAF 16949 et sont conformes à ROHS et REACH.

Les photos de l'usine:
Fabrique propre: 50 000 m2; Employé: 930+; Capacité de production mensuelle: 100 000 m2



Applications du produit



  • Téléphones intelligents:

    • Utilisé dans les circuits imprimés principaux pour les unités de traitement, les interfaces d'affichage et les modules de communication, permettant des conceptions compactes et puissantes.
  • Les comprimés:

    • Utilisé dans les interconnexions à haute densité pour les écrans tactiles, les composants multimédias et les systèmes de gestion de l'énergie, garantissant une performance efficace.
  • Appareils portables:

    • Intégré dans les montres intelligentes et les trackers de fitness, fournissant des solutions compactes pour la surveillance de la santé et les fonctionnalités de connectivité.
  • Appareils ménagers intelligents:

    • Utilisé dans les haut-parleurs intelligents, les thermostats et les systèmes de sécurité, facilitant les fonctions de communication et de contrôle.
  • Appareils de l'IoT:

    • Utilisé dans les applications Internet des objets, reliant divers capteurs et actionneurs pour la collecte et l'automatisation des données.
  • Les terminaux des points de vente (POS):

    • Intégré dans les systèmes de traitement des paiements, garantissant des performances fiables pour les transactions et le traitement des données.
  • Panneaux de commande industriels:

    • Utilisé dans les systèmes de contrôle pour l'automatisation, fournissant un routage efficace pour diverses entrées et sorties.
  • Affichage automobile:

    • Utilisé dans les tableaux de bord et les systèmes d'infodivertissement, garantissant des écrans haute résolution et des interfaces réactives.
  • Dispositifs médicaux:

    • Intégré dans des dispositifs de surveillance de la santé portables, facilitant la collecte et l'analyse de données avec des conceptions compactes.
  • Appareils de communication:

    • Utilisé dans les routeurs, modems et autres équipements de réseau, garantissant une transmission et une connectivité de données à grande vitesse.



Caractéristiques du produit

  1. Densité élevée:

    • Les PCB HDI (High-Density Interconnect) permettent d'avoir plus de composants sur une plus petite surface, ce qui est essentiel pour la nature compacte des terminaux intelligents.
  2. Amélioration de l'intégrité du signal:

    • Des traces plus courtes et un routage optimisé améliorent la qualité du signal, ce qui est crucial pour la transmission de données à grande vitesse dans les appareils intelligents.
  3. Une meilleure gestion thermique:

    • Les matériaux de pointe et les conceptions multicouches aident à gérer la dissipation de chaleur, en maintenant les performances lors d'une utilisation prolongée.
  4. Flexibilité accrue du routage:

    • L'utilisation de microvias et de vias enfouis permet des mises en page de circuits complexes, maximisant ainsi l'efficacité de l'espace.
  5. Conception légère:

    • Une utilisation réduite des matériaux contribue à des appareils plus légers, améliorant la portabilité et l'expérience utilisateur.
  6. Efficacité des coûts dans la production de masse:

    • Bien que les coûts initiaux puissent être plus élevés, les PCB HDI peuvent être rentables pour la production à grande échelle en raison de leurs avantages en termes de performances.
  7. Personnalisabilité:

    • Peut être adapté pour répondre aux exigences spécifiques de l'application, permettant des mises en page et des emplacements de composants uniques.
  8. Durabilité:

    • Construit pour résister aux facteurs environnementaux et aux conditions d'utilisation, garantissant un fonctionnement fiable dans divers environnements.
  9. Conformité réglementaire:

    • Conçu pour répondre aux normes de l'industrie en matière de sécurité et de performance, garantissant un fonctionnement fiable dans l'électronique grand public.
  10. Facilité d'intégration:

    • Compatible avec un large éventail de composants et de technologies, ce qui facilite l'intégration de fonctionnalités avancées dans les terminaux intelligents.





Questions fréquentes

Question n° 1: Qu'est-ce qui est nécessaire pour obtenir un devis?
Réponse:
PCB: QTY, fichier Gerber et exigences techniques ((matériau/traitement de finition de surface/épaisseur de cuivre/épaisseur de panneau,...)
PCBA: informations sur les PCB, BOM, ((Documents d'essais...)

Q2: Quels formats de fichiers acceptez-vous pour la production?
Réponse:
Fichier PCB Gerber
Liste de BOM pour les PCB
Méthode d'essai pour le PCBA


Q3: Mes fichiers sont-ils en sécurité?
Réponse:
Nous protégeons la propriété intellectuelle de nos clients tout au long du processus. Tous les documents des clients ne sont jamais partagés avec des tiers.

Q4: Quelle est la méthode d'expédition?
Réponse:

Nous pouvons offrir FedEx / DHL / TNT / UPS pour l'expédition.

Q5: Quel est le mode de paiement?
Réponse:
Transfert télégraphique à l'avance (TT, T/T), PayPal est acceptable.

Je suis désolée.Description du produitJe suis désolée.

Les spécifications:
couches de PCB: 1 à 42 couches
Matériaux de PCB: CEM1, CEM3, Rogers, FR-4, FR4 à Tg élevé, base en aluminium, sans halogène
Taille maximale de la carte de PCB: 620 mm*1100 mm
Certificat de PCB: Conforme à la directive RoHS
Épaisseur du PCB: 1.6 ± 0,1 mm
Épaisseur de cuivre de la couche extérieure: 0.5 à 5 oz
Épaisseur de la couche intérieure de cuivre: 0.5 à 5 oz.
Épaisseur maximale du PCB: 6.0 mm
Taille minimale du trou: 0.20 mm
Largeur minimale de ligne/espace: 3/3mil
Min S/M Pitch: 0.1 mm ((4 mil)
Épaisseur de la plaque et rapport d'ouverture: 30:1
Le cuivre à trou minimum: 20 μm
Je vous en prie. Pour les appareils à commande numérique:
Je vous en prie, laissez-moi vous dire: ±0,05 mm (2 mil)
Déviation de la position du trou: ±0,05 mm (2 mil)
Tolérance générale: ±0,05 mm (2 mil)
Masque de soudure pour PCB: Noir, blanc, jaune
Surfaces de finition de PCB: HASL sans plomb, immersion ENIG, étain chimique, or flash, OSP, doigt d'or, pealable, immersion argent
La légende: Blanc
Test électronique 100% AOI, rayons X, test de sonde volante.
Le schéma: Route et score/coupe en V
Norme d'inspection Les produits de base doivent être présentés dans un emballage de qualité supérieure.
Les certificats: L'utilisation du produit doit être effectuée conformément à la norme ISO 9001
Les rapports sortants: Inspection finale, E-test, test de soudabilité, micro-section et plus
