Assemblée de carte PCB d'électronique grand public
Created with Pixso. PCBA Testeur de fibre optique de l'électronique grand public Assemblage de carte de circuit imprimé SMT

PCBA Testeur de fibre optique de l'électronique grand public Assemblage de carte de circuit imprimé SMT

Nom De Marque: TECircuit
Numéro De Modèle: TEC0404
Nombre De Pièces: 1pcs pour l'échantillon, 100pcs pour le vrac
Prix: USD 1.99 ~ USD9.99/pcs
Délai De Livraison: 5-15 jours wotk
Conditions De Paiement: LC, D/A, D/P, T/T, Western Union, MoneyGram
Informations détaillées
Lieu d'origine:
Chine
Certification:
UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH
Marque:
Shenzhen Teccuit Electronics Co., Ltd
Type de produit:
PCB, carte haute fréquence, PCB rigide, carte rigide, carte flexible, PCB flex rigide, iC-substrat,
Numéro d'article.:
PCBA0264
Service:
Service PCBA
Détails d'emballage:
Package à vide + boîte de carton
Capacité d'approvisionnement:
50000 PC / mois
Mettre en évidence:

assemblage de circuits imprimés à fibre optique

,

Assemblée de carte électronique de SMT

,

PCB d'électronique grand public avec garantie

Description du produit

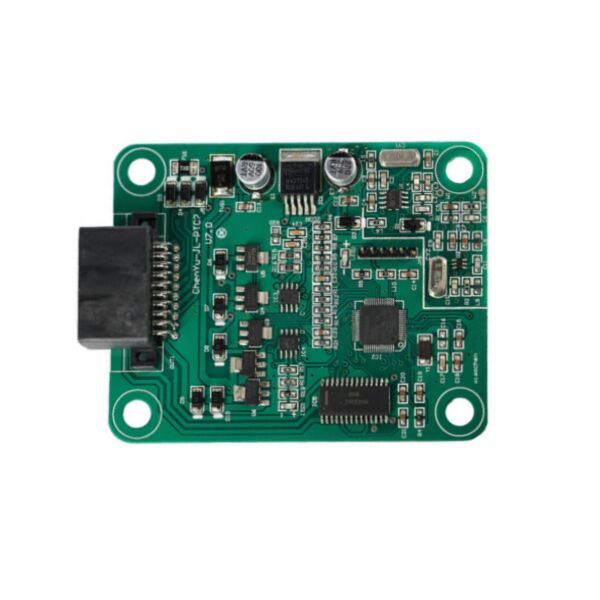

Les images du PCBA

PCBA Testeur de fibre optique de l'électronique grand public Assemblage de carte de circuit imprimé SMT 0

À proposTECircuit



On a trouvé:TECircuit est opérationnel depuis2004.

Localisation:Un fournisseur de services de fabrication électronique (EMS) situé à Shenzhen en Chine.


Nom du produit:PCB EMS personnalisable,les offresune gamme complète deà guichet unique
services de magasinage.

Le service:
Plaque de circuit imprimé (Les PCB) et assemblage de carte de circuit imprimé (((PLCBA), une carte de circuit imprimé flexibleCFP), Composants,
Construire des boîtes, les tests.


Assurance qualité: Les États membres doivent respecter les normes ISO 9001, ISO 14001, ISO13485, ITAF 16949 et sont conformes à ROHS et REACH.

Les photos de l'usine:
Usine propre: 50 000 m2; Employé: 930+; Capacité de production mensuelle: 100 000 m2



Applications pour le PCBA

  • Installation et maintenance du réseau: Le PCBA gère les fonctions de base pour les techniciens pour certifier les installations de câbles à fibre optique, mesurant les paramètres critiques comme le total de bout en boutperte de puissance optiques'assurer que les liaisons répondent aux normes de l'industrie avant la mise en service du système.

  • Localisation des défauts et résolution des problèmesElle alimenteRéflectomètre optique dans le domaine temporel (OTDR)fonctionnalité, analysant la lumière rétrograde pour localiser avec précision les ruptures, les courbes sévères ou les connecteurs défectueux le long d'une bande de fibres, réduisant considérablement le temps de réparation.

  • Réseau optique passif (PON) et télécommunications: des PCBA spécialisés permettent des essais dans des réseaux PON en direct, permettant aux techniciens de mesurer les niveaux de puissance sur des longueurs d'onde spécifiques sans interrompre le service,qui est essentiel pour maintenir l'infrastructure FTTH (Fibre to the Home).

  • Assurance de la qualité des centres de données et des réseaux d'entreprise: Utilisé pour vérifier et documenter les performances des câbles de patch, des câbles troncs et des fibres installées dans les centres de données,s'assurer que les connexions backbone haute vitesse disposent d'une marge de signal suffisante pour un fonctionnement fiable.

  • Caractérisation des fibres et recherche en laboratoire: Des conceptions PCBA de haute précision sont utilisées dans les environnements de R&D et de fabrication pour caractériser les propriétés détaillées de la fibre, telles que la dispersion chromatique et la dispersion du mode de polarisation,pour la conception avancée de systèmes.

  • Outil d'enseignement et de formation: sert de plateforme pratique pour les étudiants et les stagiaires afin qu'ils apprennent la théorie de la fibre optique, pratiquent l'épissage pratique et comprennent comment interpréter les budgets de perte et les données de trace OTDR.



Caractéristiques du PCBA

  1. Conducteur de diode laser et photodétecteur à haute sensibilité: Le PCBA intègre des circuits de pilotage laser précis pour émettre des impulsions ou des signaux lumineux stables et calibrés à des longueurs d'onde spécifiques (par exemple, 850 nm, 1310 nm, 1550 nm).Il l'associe à un photodétecteur de haute sensibilité et à un amplificateur de transimpédance pour convertir les faibles signaux optiques en mesures électriques précises..

  2. Circuits de synchronisation et de traitement du signal de haute précision: Pour les unités d'essai OTDR et de perte, la carte est équipée de circuits de synchronisation ultra-stables (utilisant des TCXO ou des GPSDO) pour mesurer le temps de retour de la lumière à l'échelle des nanosecondes.Un ADC à grande vitesse et un FPGA ou un DSP effectuent la moyenne et le traitement du signal en temps réel pour extraire des données utilisables à partir de signaux bruyants de rétrécissement.

  3. Le noyau du traitement et de l'analyse des données: Un puissant processeur d'application ou microcontrôleur exécute le système d'exploitation de l'appareil, gère l'interface utilisateur, exécute les normes de test (par exemple, de la IEC/TIA), stocke les résultats,et génère des rapports clairs de réussite/échec et des données graphiques de suivi.

  4. Connectivité multi-interface et stockage d'étalonnage: Le PCBA comprend des modules USB et souvent Wi-Fi/Bluetooth pour le transfert de données et la télécommande.coefficients d'étalonnagepour chaque laser et détecteur, en assurant la précision des mesures au fil du temps et des changements de température.

  5. Système avancé de gestion de l'énergie: utilise un PMIC sophistiqué pour gérer efficacement plusieurs rails de tension interne.Il prend en charge une longue durée de vie de la batterie pour une utilisation sur le terrain en éteignant les composants à courant élevé (tels que les lasers et les écrans) lorsqu'ils ne sont pas en utilisation active et facilite un fonctionnement stable à partir de diverses sources (batterie, adaptateur CA, alimentation par Ethernet).

  6. Conception robuste et compensation environnementale: la carte est souvent revêtue de manière conforme et conçue avec des composants d'une large plage de températures.comme l'atténuation de la fibre et la sortie laser peuvent varier en fonction des conditions ambiantes.





Questions fréquentes

Question n° 1: Qu'est-ce qui est nécessaire pour obtenir un devis?
Réponse:
PCB: QTY, fichier Gerber et exigences techniques ((matériau/traitement de finition de surface/épaisseur de cuivre/épaisseur de panneau,...)
PCBA: informations sur les PCB, BOM, ((Documents d'essais...)

Q2: Quels formats de fichiers acceptez-vous pour la production?
Réponse:
Fichier PCB Gerber
Liste de BOM pour les PCB
Méthode d'essai pour le PCBA


Q3: Mes fichiers sont-ils en sécurité?
Réponse:
Nous protégeons la propriété intellectuelle de nos clients tout au long du processus. Tous les documents des clients ne sont jamais partagés avec des tiers.

Q4: Quelle est la méthode d'expédition?
Réponse:

Nous pouvons offrir FedEx / DHL / TNT / UPS pour l'expédition.

Q5: Quel est le mode de paiement?
Réponse:
Transfert télégraphique à l'avance (TT, T/T), PayPal est acceptable.

Je suis désolée.Définition des PCB et PCBAJe suis désolée.

Couches de PCB 1 à 42 couches
Matériaux de PCB CEM1, CEM3, Rogers, FR-4, FR4 à Tg élevé, base en aluminium, sans halogène
Taille maximale de la carte 620 mm × 1100 mm
Certification Conforme à la directive RoHS
Épaisseur du panneau 1.6 ± 0,1 mm
Épaisseur de la couche extérieure de cuivre 0.5 à 5 oz
Épaisseur de la couche intérieure de cuivre 0.5 à 5 oz.
Épaisseur maximale du panneau 6.0 mm
Taille minimale du trou 0.20 mm
Largeur minimale de ligne/espace 3/3mil
Le soldeur doit avoir une hauteur de solde minimale 0.1 mm (4 mil)
Épaisseur de la plaque et rapport d'ouverture 30:1
Copper à trou minimum 20 μm
Tolérance au diamètre du trou (PTH) ± 0,075 mm (3 millimètres)
Tolérance au diamètre du trou (NPTH) ±0,05 mm (2 mil)
Déviation de la position du trou ±0,05 mm (2 mil)
Le schéma de la tolérance ±0,05 mm (2 mil)
Couleurs du masque de soudure de PCB Noir, blanc, jaune
Finitions de surface de PCB HASL sans plomb, immersion ENIG, étain chimique, or éclair, OSP, doigt d'or, épluchable, argent immersion
Couleur légendaire Blanc
Épreuves électriques 100% AOI, rayons X, test par sonde volante
Traitement du schéma Routage et notation/coupe en V
Norme d'inspection Les produits doivent être présentés dans la catégorie de fabrication.
Certificats La valeur de l'échantillon doit être déterminée en tenant compte de l'état de l'échantillon et de l'état de l'échantillon.
Rapports sortants Inspection finale, essai électrique, essai de soudabilité, analyse de micro-section
