Assemblage de circuits imprimés SMT (PCBA) pour carte de capture HDMI grand public

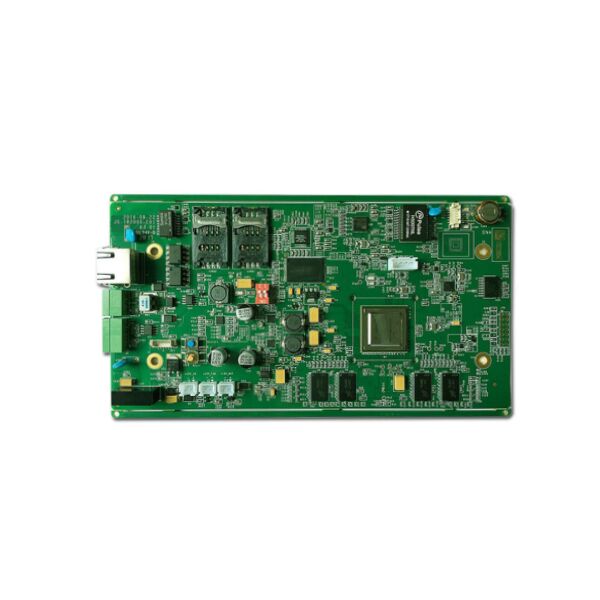

Les images du PCBA

À proposTECircuit

On a trouvé:TECircuit est opérationnel depuis2004.

Localisation:Un fournisseur de services de fabrication électronique (EMS) situé à Shenzhen en Chine.

Nom du produit:PCB EMS personnalisable,les offresune gamme complète deà guichet uniqueservices de magasinage.

Le service: Plaque de circuit imprimé (Les PCB) et assemblage de carte de circuit imprimé (((PLCBA), une carte de circuit imprimé flexibleCFP), Composants,Construire des boîtes, les tests.

Assurance qualité: Les États membres doivent respecter les normes ISO 9001, ISO 14001, ISO13485, ITAF 16949 et sont conformes à ROHS et REACH.

Les photos de l'usine:
Usine propre: 50 000 m2; Employé: 930+; Capacité de production mensuelle: 100 000 m2

Applications pour le PCBA

• Création de contenu en temps réel et diffusion en direct:Le PCBA capture et encode la vidéo et l'audio haute définition des caméras, consoles de jeux ou ordinateurs en temps réel, permettant aux créateurs de diffuser en direct sur des plateformes comme Twitch, YouTube,ou organiser des webinaires professionnels sans délai notable.

• Flux de travail professionnel de diffusion et de production:Utilisé dans les environnements de studio pour ingérer des flux vidéo provenant de plusieurs sources (caméras, sorties d'écran) dans un logiciel de production pour la commutation, l'enregistrement et l'édition,constituer un maillon essentiel dans les filières de production vidéo professionnelle.

• Enregistrement de jeu et production de contenu eSports:Capture des séquences de jeu brutes et haute fidélité directement à partir de PC ou de consoles de jeux, permettant aux joueurs et aux diffuseurs d'eSports d'enregistrer des sessions pour des faits saillants, des tutoriels,ou post-production sans affecter les performances de jeu.

• Communication d'entreprise et collaboration à distanceFacilite le partage de contenu d'écran, de présentations ou de flux vidéo de haute qualité lors de vidéoconférences,s'assurer que les documents visuels sont transmis de manière claire et professionnelle dans les réunions hybrides ou à distance.

• Création de contenus éducatifs et de formation:Permet aux éducateurs et formateurs d'enregistrer facilement des conférences, des tutoriels logiciels ou des démonstrations d'instruction directement à partir de leur ordinateur ou de leur caméra documentaire,Produire des ressources vidéo pédagogiques de haute qualité.

• Intégration des systèmes de sécurité et de surveillance:Peut être déployé pour capturer et numériser des flux vidéo provenant de caméras de sécurité anciennes ou modernes équipées de HDMI, ce qui facilite l'intégration dans des enregistreurs vidéo réseau (NVR) ou des systèmes de surveillance centraux.

• Tests de dispositifs et diagnostics du matériel:Fournit aux ingénieurs et techniciens un moyen de capturer et d'analyser la sortie vidéo des appareils testés (par exemple, décodeurs, lecteurs multimédias, cartes graphiques) pour assurer la qualité, le débogage,et vérification de la conformité.

Caractéristiques du PCBA

1. Récepteur HDMI et circuit de conditionnement du signal:Le PCBA intègre une puce de récepteur HDMI dédiée qui extrait des données vidéo et audio non compressées de la source.Il comprend des circuits de conditionnement du signal pour gérer différentes longueurs de câble et maintenir l'intégrité du signal pour une capture stable.

2. Le codeur vidéo/processeur de compression:Au cœur, la carte dispose d'une puissante puce de traitement vidéo (souvent un ASIC ou un FPGA) qui effectue un codage matériel en temps réel (par exemple, H.264Je ne sais pas.265, AV1) sur le flux vidéo brut, réduisant considérablement la taille du fichier pour un enregistrement ou un streaming efficace.

3. Extracteur audio et processeur d'intégration:Inclut des circuits pour extraire l'audio intégré du signal HDMI, le traiter (par exemple, passer à travers, mélanger), puis le réintégrer dans le flux de sortie ou le router séparément via des interfaces telles qu'un 3.prise audio 5 mm ou canal audio USB.

4. Contrôleur de pont USB ou PCIe haute vitesse:Le PCBA intègre un contrôleur de pont principal (par exemple, USB 3.2, USB-C ou PCIe) qui gère le transfert de données à large bande passante du flux vidéo/audio codé vers l'ordinateur hôte,avec le type d'interface définissant la résolution et la fréquence d'images maximales.

5. Mémoire intégrée et tampon de trame:Utilise la RAM haute vitesse (par exemple, DDR3/DDR4) comme tampon de trame. Cette mémoire conserve temporairement des images vidéo pendant le processus d'encodage et de transfert de données,prévenir la chute de cadres et assurer une capture en douceur, en particulier lors de scènes à débit binaire variable.

6. Gestion de l'horloge et du chronométrage de précision:utilise un générateur d'horloge stable et un contrôleur de chronométrage pour synchroniser le signal HDMI entrant avec l'horloge interne de traitement et de codage,qui est essentiel pour éliminer les problèmes de synchronisation audio-vidéo (erreurs de synchronisation des lèvres).

7. Scaler de traitement vidéo multi-format:Beaucoup de PCBA avancés incluent un scaler matériel qui peut redimensionner la résolution vidéo entrante (par exemple, 4K à 1080p) en temps réel avant le codage,fournir une flexibilité pour les exigences de sortie et préserver la bande passante.

8. Circuits de protection et de compatibilité des entrées étendus:Caractéristiques: diodes de protection, puces de protection contre les décharges électrostatiques (ESD),et circuits de décalage de niveau pour protéger les composants sensibles contre les pics de tension et assurer la compatibilité avec une large gamme de périphériques sources HDMI.

Questions fréquentes

Je suis désolée.Définition des PCB et PCBAJe suis désolée.

Service OEM de montage de PCB

Achat de matériel pour composants électroniques

Fabrication de PCB nus

Services de montage de câbles, de fils, de tôles métalliques, d'armoires électriques

Service d'assemblage de circuits imprimés: SMT, BGA, DIP

Test PCBA: AOI, test en circuit (TIC), test fonctionnel (FCT)

Service de revêtement conformes

Prototypage et production en série

Je suis désolée.Je suis désolée.

Service de réalisation de projets

La mise en page du PCB, la conception du PCBA selon votre idée

PCBA Copie/clone

Conception de circuits numériques / conception de circuits analogiques / conception de lRF / conception de logiciels embarqués

Programmeur de logiciels fermés et de microcode Programmeur d'applications Windows (GUI) Programmeur de pilotes de périphériques Windows (WDM)

Conception de l'interface utilisateur intégrée / conception du matériel système
